宇宙帆船イカロスの工作

-

 投稿者：ASHI58

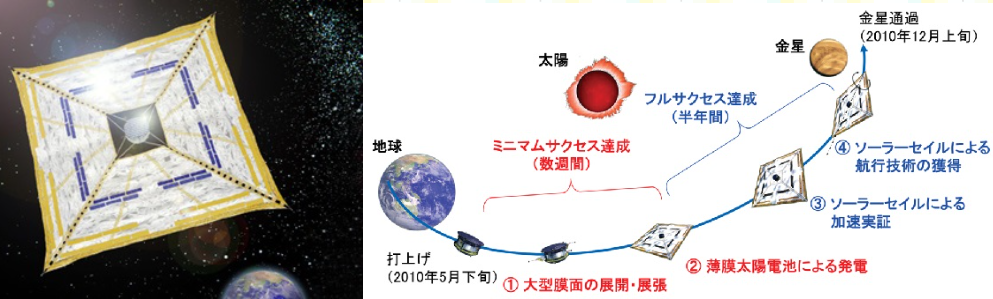

　イカロスのミッションの概要がここにあります。

https://www.isas.jaxa.jp/feature/special_issues/ikaros/02.html

　深宇宙探査機では燃料の節約が大きな課題であり、はやぶさのイオンエンジンより効率の良い、燃料のいらない太陽の光を受けて運動する宇宙帆船です。


　この工作ではイカロスが行ったように、回転して帆が広がるようにしました。

○こんなことが学べます

　宇宙で帆を広げるのに、工夫した折り方がされています。イカロスは回転することで、遠心力を利用して帆を広げました。

　光は質量は無いけれど運動量を持ちます。光が帆を押してくれます。太陽から遠く離れると光も弱まるので、イカロスの帆には太陽電池が貼られており、ハイブリッド動力になっています。この電力でイオンエンジンを動かすことができます。　

○準備しよう　

おはじき4個、3Dプリンタで作った中心部本体、帆用の色紙、糸60cm程度、両面テープ、セロハンテープ、下敷きを切って作った板バネ

○作ってみよう

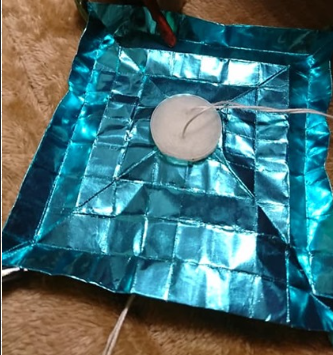

①　端をひっぱると展開する帆の折り方を工夫します。

②　帆の先端におもりを付けます。中央には中央部のパーツを取り付けます。

③　回転タイプには糸を通します。投げ出しタイプには板バネを4本の伸ばした帆に取り付け、いっしょに丸めます





○遊び方　

・回転タイプ：糸を引いて回転させることで、おもりのおはじきに遠心力が働き、帆が展開されます。


・投げ出しタイプ：プラスチックの板バネを使って、空中に投じると展開します。


　以下で動画を見ることができます。


　参考：http://hal.ne.jp/ashi3/qtaro/science/ikaros/ikaros.htm
